【中國數字視聽網訊】 近日，喜盈門集團選擇索尼視頻會議系統和下屬南昌、廈門、福州、長沙、泉州、南寧等6個分公司組成軟硬件結合的高清視頻會議系統。

一、項目背景

為了配合不斷壯大的業務發展規模，提高工作效率，喜盈門集團希望充分利用先進的計算機和網絡技術，利用視頻會議系統進行實時會議和專門的業務培訓以及能隨時觀看商場監控圖像，使整個集團在廣域網環境下，實現全方位、全過程、全天候的高質量的軟硬件結合的視頻會議溝通。經過市場比較，喜盈門集團最終選擇了索尼視頻會議系統和下屬南昌、廈門、福州、長沙、泉州、南寧等6個分公司組成軟硬件結合的高清視頻會議系統。

此套系統是架構在INTERNET網絡，以南昌公司作為視頻會議的核心節點，放置一臺RADVISION高清MCU，其他分公司作為分支節點，采用索尼高清視頻會議終端PCS-XG55。

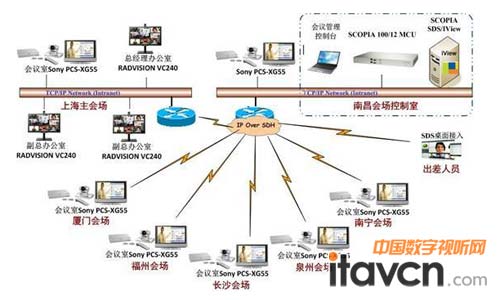

系統拓撲圖

二、用戶總體需求

本項目I期將建成總計10點的硬件高清視頻會議系統。

所有會場推薦使用一臺Sony PCS-XG55 高清視頻會議終端。

南昌公司的要求具有10M的上下行對稱的INTERNET出口帶寬，專供視頻會議系統使用。

各個分會場保證1.5M的INTERNET出口帶寬，專供視頻會議系統使用。

實現在外出差人員，只要能夠上網就可以隨時加入到高清視頻會議中來，不遺漏任何重要會議。不需要發言的人員，可以通過流媒體觀看視頻會議內容。

三、系統建設重點

在系統規劃初期，考慮到廣域網的不穩定性和時延性，我們曾建議客戶以專線網絡取代INTERNET。但是，本著為客戶考慮節約系統使用成本的原則，以及客戶非常認可索尼高清視頻會議在前期測試中的優異表現。最終，還是采用在廣域網基礎上建設高清視頻會議。但是同時，索尼的工程師也建議客戶采用如下標準來規劃高清視頻會議網絡：

1）所有會場的INTERNET都采用中國電信為運營商

2）所有會場的上網方式采用FTTB+LAN

3）主會場南昌保證至少10M上下行對稱的出口帶寬

4）其他會場保證1.5M上下行對稱的出口帶寬

最后一條，也是最重要的一條，通過不斷的系統測試和參數修正，讓網絡設備、MCU和Sony高清視頻會議終端的QoS配合的臻于完美。

四、Sony智能QoS介紹

我們知道，是否啟用QoS主要是由網絡應用決定的，如果網絡只用于特定的、無時間限制的應用系統。比如Web或E-mail應用等，一般不需要QoS；如果是關鍵應用或者多媒體應用，則在網絡不穩定時，需要啟用QoS。

當網絡過載或擁塞時，QoS 能確保重要業務數據不受延遲或丟棄，同時保證網絡的高效運行。

索尼高清視頻會議終端采用了5種機制混用的“智能”的QoS系統，分別包括：

1）包重發請求：（Real-Time Auto Repeat request）

2）前向糾錯：（Forward Error Correction）

3）自適應速率控制：（Adaptive Rate Control）

4）網絡層的QoS：（Network-level QoS）

5）自適應帶寬調整：（Auto Bandwidth Detection Mechanism）

包重發請求（Real-Time Auto Repeat request）

包重發請求是一種包丟失、恢復的機制：發送方發送的數據包，如果接收方發現數據包有丟失，請求發送發重發丟失的數據包。Sony的包重發請求是一種建立在考慮到網絡狀況和網絡延遲的實時的包重發請求機制。

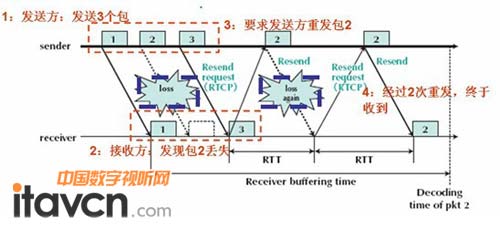

包重發請求示意圖

Sony高清視頻會議終端可以根據網絡的往返時延（RTT）和包丟失率（PLR）智能的從系統硬件資源中“開辟”一個緩沖池，并且相應的增加系統等待時間，以便重新安排RTP包頭數據。當然，當網絡條件非常好，且不存在丟包，那么將不會存在數據包緩沖池，也不會對系統造成任何影響。
