1，OTN技術概述

OTN是以波分復用技術為基礎、在光層組織網絡的傳送網。通過G.872、G.709、G.798等一系列ITU-T的建議所規范的新一代“數字傳送體系”和“光傳送體系”,OTN技術解決了傳統WDM網絡無波長/子波長業務調度能力差、組網能力弱、保護能力弱等問題。OTN區別于傳統波分設備的是在OTN設備上都具備了一個T bit級別的電交叉矩陣，可以實現業務的調度、復用等功能，便于對業務進行部署，是當前廣電網絡公司在建設骨干干線時的首選技術。截止目前，全國絕大多數省份已經部署了一張或更多的省級OTN干線網絡。

廣電網絡上部署的業務包括電視直播、VOD高清點播、集客專線、寬帶上網等。其中電視直播業務是可靠性要求最高的業務之一，與電視安全播出掛鉤。一般，在OTN網絡上可以通過廣播的方式來承載電視直播業務。

2，OTN廣播技術

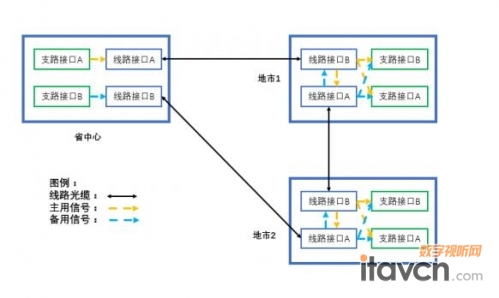

當前廣電網絡公司省級干線OTN網絡上， 應用最廣泛的組網拓?fù)湟话銥榄h(huán)狀網絡，一般采用雙環結構居多，以下圖網絡為例。

省中心開通至各地市開通電視直播業務，在OTN設備內部，通過OTN電交叉矩陣可以實現直播業務的廣播。

省中心為廣播的信號源站點。其余地市為廣播業務落地站點。業務開通過程如下：

1，廣播信號源通過GE口接入省中心波分兩塊支路板。省中心支路板通過交叉板交叉至線路單板。

2，主用信號省中心線路板A通過線路光纜傳輸至地市1線路板B，主用信號地市1線路板B要交叉至本次2塊支路板，實現信號落地并達到保護作用。地市1支路單板B選收兩塊線路單板的信號。支路單板B主用線路單板B信號，支路單板A主用線路單板A信號，支路板只有當主用信號故障時才會切換，以達到對信號影響最小。

3，主用信號地市1線路板B同時要將廣播業務信號透傳給線路板A。主用信號地市1線路板A通過線路光纜傳輸至地市2線路板B。主用信號地市2單板間交叉類似地市1

備用信號業務走向類似主用信號。實現信號透傳。

通過上述OTN廣播特性的應用，廣電干線網絡上在開通直播業務時，可以在OTN設備內部的廣播矩陣中進行復用，實現減少板卡的目的，同時還實現了傳送層面的業務保護。

3，總結

當前，OTN技術正處在逐步成熟的過程中，主流廠商眾多。華為融合傳送OTN解決方案，具備0等待、0中斷、0浪費等關鍵優勢，采用業界最為齊全的WDM/OTN系列產品OSN 9800/8800/6800/5800/1800，創新地將OTN技術和相干100G/400G、自動光交叉(ASON)、硅光子集成、OTN集群等多項核心技術進行融合，端到端覆蓋骨干、城域、接入場景，能夠幫助廣電網絡客戶打造從骨干到城域端到端超寬帶網絡。OTN廣播特性的應用可以助力客戶高效開通業務，目前已經在數個省級廣電網絡中進行了部署。
