一、產品介紹:

PE48 H.264視頻編碼器,它是主芯片采用TMS320DM6467T 嵌入式四路視音頻編碼器、加了去隔行功能使圖像效果更細膩、1U專用硬件設備、維護成本低、穩定性強、7*24小時不間斷工作。

PE-48是廣州視盈數碼科技有限公司自主研發、生產的一款4路D1嵌入式視音頻編碼器，采用H.264編碼標準可同時編碼四路D1視頻及立本聲音頻，內有去隔行掃描令視頻效果達到更佳，與目前廣泛使用的MPEG-2編碼算法相比，在同等質量下可節約60%的傳輸帶寬和存儲空間，與MPEG-4編碼算法相比，亦可節約30%以上。采用1RU標準機架式設計，Linux操作系統，平臺基于B/S配置架構，可通過遠程WEB頁面來進行管理，可無人值守，同時具有網絡定時錄制功能,可以錄制多種視頻格式文件,包括TS、FVL、MP4等視頻格式文件。能完全實現實時H.264視頻編碼器格式,TS封裝格式流的直播需求。

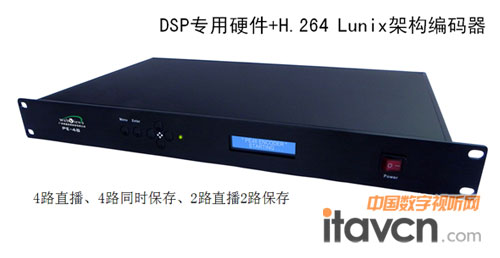

視盈PE48教學錄直播編碼器

PE-48支持H.264格式的TS流。基于DSP專用硬件編碼，linux架構的，支持標準的RTSP、HTTP、RTP、UDP輸出協議，國內外標準的STB機頂盒設備也可直接接收視頻流，并在電視機上顯示輸出。

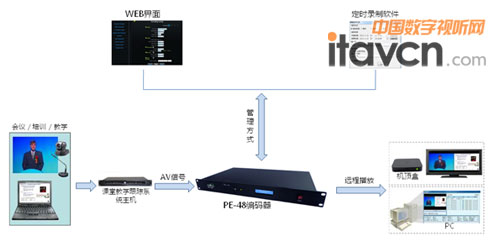

二、教學應用拓樸圖：

教學應用拓樸圖

如上圖所示，視盈教育行業錄播整體應用方案或劃分為5個功能模塊：

（1） 多媒體教室模塊—課堂現場信號采集功能模塊：負責多媒體教室內可視信號及聲音輸出。例如在會議或教學課堂現場不同角度架設高/標清攝像機。

（2） 視頻跟蹤系統模塊—此功能模功就是會場的跟蹤,跟蹤系統設備起到,講師走到哪個地方,跟蹤系統會自動識別自動調動位置,無須人手操做。

（3） 視頻采集編碼模塊---這里主要是對前端現場視頻或課堂的視頻通過PE48 H264編碼器把視頻實時采集下來,通過IP網絡傳輸給每個客戶端接收.客戶端只要用播放器輸入IP地址和端口號就能觀看視頻。

（4） 視頻管理模塊---管理PE-48編碼器,主要是通過遠程輸入編碼器的IP地址,就進去編碼器的配置頁面,來設置編碼器的相關參數.定時錄制軟件主要是實現遠程視頻的錄制,定時錄制軟件可以設置好參數和時間,到點軟件會自動開始錄制,實現無人值守。

（5） 客戶端功能模塊——客戶端功能模塊：用戶在教室、辦公室、家庭都可以通過網絡使用IE瀏覽器登錄多媒體錄播服務器采用組播、單播或點播等多種方式實時或事后接收直播或點播內容。系統支持多級用戶訪問權限，確保用戶信息安全,客戶端接收方式可以是機頂盒接收或電腦接收視頻。

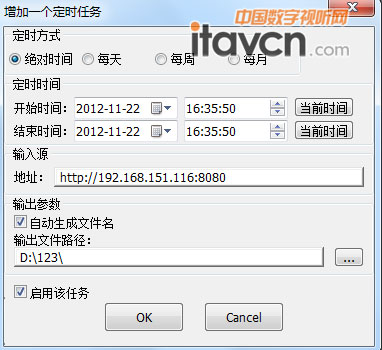

三、定時錄制軟件與媒體播放端介紹(如圖):

定時錄制軟件與媒體播放端

1、定時任務方式:這里有”絕對時間” “每天” “每周” “每月”定時任務方式。

2、定時時間:分別是開始時間和結束時間。

3、輸入源:這里就是輸入編碼器任何一個頻道的詳細IP地址和端口號。

4、輸出參數:自動生成文件名。

5、輸出文件路徑:是錄制視頻的存放路徑。

6、啟用該任務:選擇此項,點擊OK,開始錄制任務。

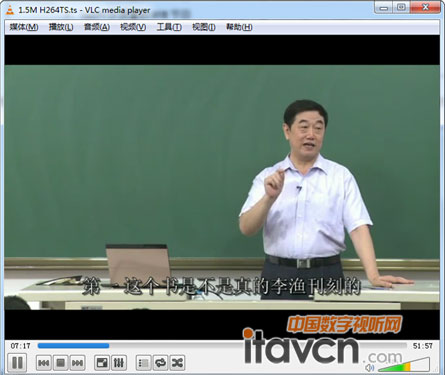

客戶端接收端(如圖):

客戶端接收端

四、方案特點:

1、 產品功能簡單又突出強大，可滿足各種教學場景下的直播錄播需要。

課易錄-多媒體錄播系統支持4路AV等可視信號及聲音的任意組合錄播，并可擴展支持到多路，可滿足多媒體教學、實驗課、手術示教等各種形式的教學錄播需要。

2、 部署簡單，輕松融入現有多媒體教室環境。

系統安裝部署非常簡單，只要配置IP地址，并連接多媒體教室的各種信號線，系統即可投入使用，現有多媒體教室內的各種設備均可保留。

3、 穩定可靠，易于維護管理使用。

多媒體錄播系統的編碼器及服務器均采用專用硬件，嵌入式操作系統，抗病毒客戶攻擊，穩定可靠，易于維護管理。操作界面簡單友好，非專業人員也完全可以管理維護使用。

4、 擴展靈活，滿足需求的動態發展。

多樣的的產品架構，豐富的錄播直播外圍支撐管理平臺，可滿足教育行業用戶從單機使用，到全校、全市等各級機構的不同規模的錄播直播需要，為日常教學資源的積累提供了高效率、低成本的手段。
