【中國數字視聽網訊】經濟和社會的快速發展，使大中型企業集團和政府單位面臨著空前的運營管理和市場競爭壓力，對企業經營和發展也提出了更高的要求。許多用戶對建立一個覆蓋所有經營場所的大規模聯網視頻監控系統的興趣日漸濃厚，并呈現出強大的應用需求。

一般大中型企業集團和政府單位的監控系統，其監控范圍涉及集團總部，各省分支機構，以及各省里的地市分支機構。監控場所分布廣且組織結構具有層次性，因此相應的監控系統也應具有與管理組織結構相對應的層次性。這種層次性可表現為：上級可以訪問下級的監控內容，下級無法訪問上級監控內容，并且同級之間也不能互訪對方的監控內容。樹狀結構的監控系統因其清晰的層次性，無疑最能勝任這種集團性單位監控的需求。

一、樹狀結構監控系統的現狀

現有的樹狀監控系統，依托于具有扁平結構的復合區域視頻監控系統，即在扁平復合區域視頻監控系統上，疊加具有權限信息的目錄后，形成多級樹狀監控系統。扁平復合視頻監控系統能夠實現系統間信息的全互聯，消息的共享。因此在路由表同步時，若某個子域路由信息發生變化，需先由子域向中心域同步再由中心域向各子域同步，樹型同步結構則為多個星型同步結構的復合，因此這種樹狀監控系統路由信息同步時需先向上，然后向下進行同步。對于權限具有上下層級關系且橫向無關聯的樹狀結構的監控系統來說，路由信息的雙向同步顯得多余。而且現有的樹狀監控系統，節點的記錄目錄在整個樹狀系統中是唯一的，并采用區域編碼以及分級排序的編號方案，使得樹狀監控系統不易擴展。

二、華平推出樹狀分層結構監控系統

華平推出的樹狀分層結構監控系統包括多級服務端、多級監控客戶端和多級監控設備。

多級服務端包括呈樹狀分層的多個服務端，用以向經過驗證的監控客戶端返回監控資源列表，位于不同層的服務端的級別不同，位于同一層的服務端的級別相同。多級監控客戶端，包括分別與各個級別的服務端相連的多個監控客戶端，用以向對應的服務端提交帳號驗證。監控客戶端根據監控資源列表選擇并廣播或接收監控流媒體。多級監控設備包括分別與各個級別的服務端相連的多個監控設備。

監控客戶端服務端，各個級別的服務端均包括數據庫、后臺管理模塊及監控服務模塊；數據庫用于存儲監控相關信息，監控相關信息包括監控資料，監控客戶端資料，監控狀態和監控日志；后臺管理模塊與同一服務端中的數據庫相連，用以管理監控相關信息的創建入口；監控服務模塊與同一服務端中的數據庫相連，用以對數據庫中的監控數據進行邏輯處理并將監控數據中轉至與本級服務端相連接的各個服務端，然后再傳輸給與各個服務端相連的監控客戶端。

各下一級服務端根據監控層級要求將各自樹狀分層結構監控系統中的節點信息提交至對應的上一級服務端進行驗證，并于驗證通過后與對應的上一級服務端建立連接。各個服務端及各個監控客戶端均借助TCP/IP 協議形成連接。樹狀分層結構監控系統中某個監控設備上線時，其通過監控系統中的節點逐級向上級發布登錄信息；每個節點通過數據庫中同步的通道ID 進行比對，如果數據庫中存在上線的監控設備的通道ID，則上線的監控設備在該級登錄成功，然后繼續向上級發布登錄信息，否則停止向上發布。

另外，此監控方法還包括路由信息同步方法，路由信息同步方法采用webservice 技術進行數據傳輸和同步。

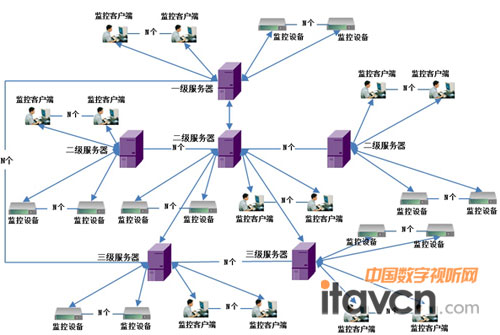

樹狀分層結構監控系統示意圖

三、華平樹狀分層結構監控系統的優勢

1、上級可以查看下級的監控數據，而下級不能查看上級的監控數據，同級之間不能訪問互相的監控數據，這樣的權限關系符合實際組織機構結構關系，有效的保障了數據的安全性；

2、任何一級服務器出現問題或故障而不能正常運行，對于同級或其下級的監控不會產生影響，從而提高了監控系統的可靠性；

3、采用樹狀分層的通訊結構之后，監控報警信號可以按報警級別，傳送至相應層級的監控客戶端，而不需傳送給所有監控客戶端，使得對報警的處理更有針對性，也減少了不必要的管理工作；

4、采用了路由信息單向同步的方式實現樹狀監控系統的路由信息的同步及層級權限的劃分，簡化了現有路由信息雙向同步的方法；

5、簡單實用的通道ID 編碼方法，使得樹狀監控系統的結構比現有的樹狀監控系統的結構更易擴展。

四、華平樹狀分層結構監控系統的應用

此樹狀分層結構監控系統適用于大型企業集團或政府組織機構的項目中。

1、大中型服務型企業，需要建立一個覆蓋企業總部、全國省級分公司、市級分公司、縣級分公司以及所有經營門店的大規模聯網視頻監控系統。

2、大中型生產型企業，需要建立一個覆蓋全國所有辦公場所、生產線的大規模聯網視頻監控系統。

3、省、市級公安、消防部門，需要實現從省直通市、縣、區公安分局，甚至是街道派出所的多媒體視頻通信，包括實現所有監控圖像資源的大規模組網應用，并建立一個覆蓋全省、市、縣、區公安局和街道派出所視頻監控和視頻會議系統。

4、銀行、證券、工商、稅務、安監等部門，需要建立一個覆蓋省、市、縣的大規模視頻監控系統。
