PEAVEY音響根據圖紙規定的技術指標及各項功能要求，參照相關國家標準，對聲學的特性指標進行了大量模擬實驗和嚴格計算，精心設計了方案。在建聲滿足條件下，將會完全達到職工文化活動中心擴聲系統的所有標準。

【中國數字視聽網訊】農四師職工文化活動中心主要用于文藝表演、學術報告時候使用。職工文化活動中心專業音頻系統是一個全面貫通設計思想的復雜系統，為了使系統的音頻系統按照設計方案達到最佳效果，整個系統的設計應該從音源拾音和還音輸出兩個方面來考慮。從西藏武警多功能禮堂的功能和使用角度上對這兩個方面的要求是進行系統設計的根本依據。

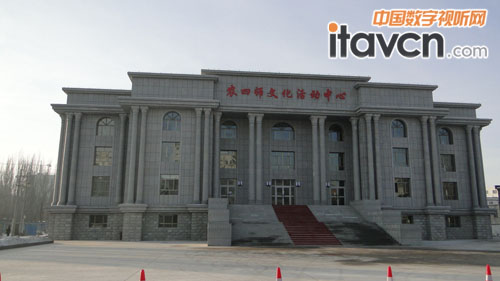

農四師職工文化活動中心

PEAVEY音響根據圖紙規定的技術指標及各項功能要求，參照相關國家標準，對聲學的特性指標進行了大量模擬實驗和嚴格計算，精心設計了方案。在建聲滿足條件下，將會完全達到職工文化活動中心擴聲系統的所有標準。

依據現有的國家標準、規范，并參照國際上通用的規范進行。基本技術依據的概念，在此為參照和等同。(包括特性參數要求標準、特性參數測量方法規范標準、電氣設計規范、安裝要求等)

設計方法及設計過程

①設計方法

針對職工文化活動中心擴聲系統聲學特性，使用計算機輔助設計軟件對職工文化活動中心的聲學特性指標進行輔助設計和計算，使得計算的聲學特性指標更加準確。

②設計過程

聲學設計規范中要求座位區的音質主要是足夠聲壓級，語言清晰、可懂度高，其次是豐滿度，廳內各處要有合適的響度和均勻度，觀眾區的任何位置不得出現回聲和聲聚焦等聲學缺陷，并無來自觀眾廳內設備、外界環境噪聲的干擾，這些指標形成室內音質設計的綜合效果。

(a)語言可懂度的設計

1、系統的帶度和頻率響應;2、響度和信噪比、3、室內混響時間;房間體積、尺寸和場地形狀;4、從聆聽者到揚聲器的距離;5、揚聲器的因素;6、投入運行的揚聲器數量;7、直達聲與混響聲之比;8、講話內容的傳送速率;9、聽眾的分辨能力。

(b)、 語言可懂度設計的原理

由于講話覆蓋頻率范圍為100Hz～8KHz，最大語音功率出現在250HZ和500Hz頻段，在高頻處迅速跌落，較低頻率相應于無音，而稍高頻率則為輔音，以2KHz為中心的倍頻程段對可懂度影響約30%，在4KHz和1KHz分別為25%和20%，這表明延伸高頻響應具有重要意義，應保證2～4KHZ的可懂度重要頻段具有適當的信噪比。

(c)、語言可懂度的設計

1、 選用優質、合理的揚聲器

2、 合理選用電子周邊設備，對局部頻段進行調整，提高2～4KHZ頻段的可懂度，使得在10KHZ范圍內可懂度能有效改善。

該職工文化活動中心擴聲系統有一個面積約為527平米的舞臺，主要用于文藝演出和報告會議的需要。根據語音對擴聲系統的需求，采用2只SP 6音箱做左右主揚聲器;4只PV 15M作為舞臺返聽音箱， 2只SP 118超低低音音箱，2只PV® 12 M做遠近場揚聲器。

在職工文化活動中心內，為了后場的觀眾區應有足夠的聲壓級和語音清晰度，滿足該建筑對聲學的要求，該主揚聲器就必須具備卓越的沖程，同時根據人耳對中高頻段的音頻較為敏感的理論，同時要求該主揚聲器發出的中高頻語音信號要清晰透徹。據此PEAVEY音響設計2只主音箱SP 6，為了不遮擋觀眾的視線，把它放置在舞臺口兩邊，負責對整個大廳的主擴聲。PEAVEY的SP6系列專為劇場、音樂廳、多功能廳、體育館等大型高檔場所設計。SP6音箱采用獨特的音響技術及高檔元器件，在大功率時具有極低的壓縮和失真。它的最大聲壓級可以達到136dB，因此即使在房間的最后場都能達到100dB以上的聲壓級。完全滿足在進行文藝演出對大動態音頻信號的需求，確保了整個大廳的聲、像問題。

由于觀眾廳較寬，兩SP 6主擴聲音箱的聲場覆蓋范圍有限，靠近中部的聲場相對薄弱，PEAVEY音響設計2只PV 12M做遠近場揚聲器，吊掛在舞臺沿上空，各距舞臺中間位置2米處，吊掛于8米的高度，由于PV 12M的指向性為90°×40°，經過計算直達聲壓能夠涵蓋中后場，增大直達聲與反射聲之比，同時增強聲音的中高音部分、聲場的結像力以及聆聽者感受的聲音空間寬闊性。這使音箱有了更好的表現力，使聲音更加清晰、層次鮮明，無拖延滯后之感。

在舞臺方面，由于大廳的舞臺527多平米，設計4只PV 15M做舞臺返聽，均勻平放在舞臺的邊沿處，是為了讓演員和藝術家在舞臺表演的時候，能夠很清楚的聽到自己的音頻信號，也可以根據所聽到的音頻信號更好的調節自己的狀態，增強表演信心。

由于以上設計，語言和音樂的頻率都集中在中頻部分，聲音很干凈清脆，但是缺乏活力和飽滿度，因此設計了2只SP 118做超低音揚聲器，放置在舞臺口下沿的地面上，來彌補音頻這個缺陷，同時滿足在播放動感音樂時需要的大動態音頻。此外在活動大廳播放電影的時候，低頻分量重的聲音常被用來渲染環境氣氛，制造現場感。如果影院系統缺少了能重放氣壯山河的最精彩的低頻信息，那么就不能親身感受大型電影院的氣氛，也沒有那種身臨其境的真實感。

功放配置上PEAVEY音響選擇了PEAVEY PV和CS系列功率放大器，它們具有出色的音頻設備，而且還擴展到調音臺、處理器及麥克風。同時涵蓋了雙聲道，內置轉向壓縮驅動器, 獨家的DDT壓縮和反削波保護，使PEAVEY 功率放大器在專業音響界中最具有性價比。

調音臺：

PEAVEY音響在設計中采用的是美國著名的PEAVEY 32FX調音臺。

FX系列調音臺采用新的，PEAVEY獨有高級技術加強原音重現的效果和專業錄音效果，包含消音的MIC前置放大器，可以產生很高的增益卻只有很低的噪音和失真。4路監聽發送，位于推子前，EQ后(內部線路可以實現EQ前發送);另有2路推子后效果發送。

調音臺包含雙DSP處理器，可以將多樣的效果同時通過auX5/6分配給任一通道。每個效果窗口可以一并連接3個處理器。

數字輸出處理部分包含反饋抑制器，雙5段參數均衡或雙27段圖示均衡，數碼延時和動態處理。數碼分頻器用于單聲道2分頻或主/副低音喇叭工作。

雙USB接口，可直接接電腦或記憶條。調音臺內置MP3壓縮器，可錄制節目，現場排練，演講等;直接連到USB記憶條，無需多余的硬件就可以在電腦里接受到電子版的聲音。

數字輸出處理部分包含反饋抑制器，雙5段參數均衡或雙27段圖示均衡，數碼延時和動態處理。數碼分頻器用于單聲道2分頻或主/副低音喇叭工作。

雙USB接口，可直接接電腦或記憶條。調音臺內置MP3壓縮器，可錄制節目，現場排練，演講等;直接連到USB記憶條，無需多余的硬件就可以在電腦里接受到電子版的聲音。

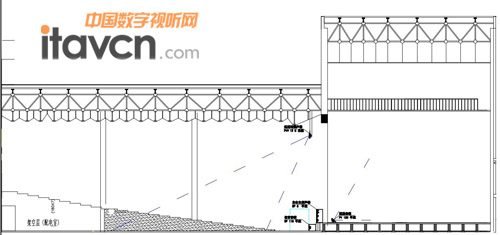

音響剖面布置設計圖紙：
