液晶面板的顯示性能受面板中的照明的影響很大。而且照明占有較高的成本。根據面板的種類，照明大致分為背照燈(Backlight)和前照燈(Frontlight)。目前的主流為背照燈，主要用于透過型液晶面板和半透過型液晶面板。前照燈在質量和性能方面尚不完善。下面以背照燈為例，介紹其構造、部材以及光源種類等。移動產品使用的中小型液晶面板和電視機使用的大型液晶面板，在技術方向性上各不相同。

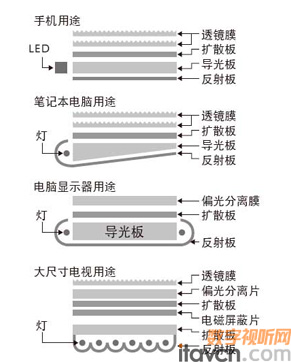

具有代表性的背照燈構造

背照燈廣義上指背照燈單元，狹義上指單元中使用的光源。這里將介紹包括光源在內的背照燈單元整體。單元整體的構造因用途而異，移動產品、筆記本電腦、顯示器以及電視機使用的背照燈單元構造都各不相同，不過基本功能都是使線狀光源發出的光通過各種薄膜，形成均勻的面狀發光。

光源的配置分為“邊緣發光型”和“直下型”。邊緣發光型主要用于手機和筆記本電腦等。是在背照燈單元的一端設置光源的方法。具有容易實現薄型化的特點。不過，為了使光線均勻地遍布整個面板，需要組合使用各種薄膜。直下型主要用于大型電視等。直下型是在背照燈單元的背面設置光源。由于可大量排列光源，因此具有容易提高亮度的特點。不過，直下型存在單元變厚、成本較高的問題。

構成背照燈單元的部材有很多。包括導光板(Light Guide Plate)、擴散板(Diffuser)、反射板(Reflection Sheet)、電磁波屏蔽片(Electromagnetic Wave Shield Sheet)以及逆變器(Inverter)等。光源將另行介紹（參閱光源）。導光板的作用是將光源輸出的光線擴大到整個面板。擴散板為進一步擴散導光板向面板整體送來的光線，以及擴散從直下型的多個光源發出的光線的薄膜，使光均勻地遍布整個畫面。反射板的作用是，為了有效利用光源輸出的光線，將光線反射向面板。電磁波屏蔽片是用來屏蔽光源發出的電磁波的薄片。

逆變器是使光源發光所不可缺少的部件。一般來說光源有冷陰極熒光管(Cold Cathode Fluorescent Lamp:CCFL)等種類，但要想使其發光，需要1000V以上的交流電壓。產生交流電壓的就是逆變器。在大型電視等產品中，隨著光源數量的增加，逆變器的數量也必須相應增加。
